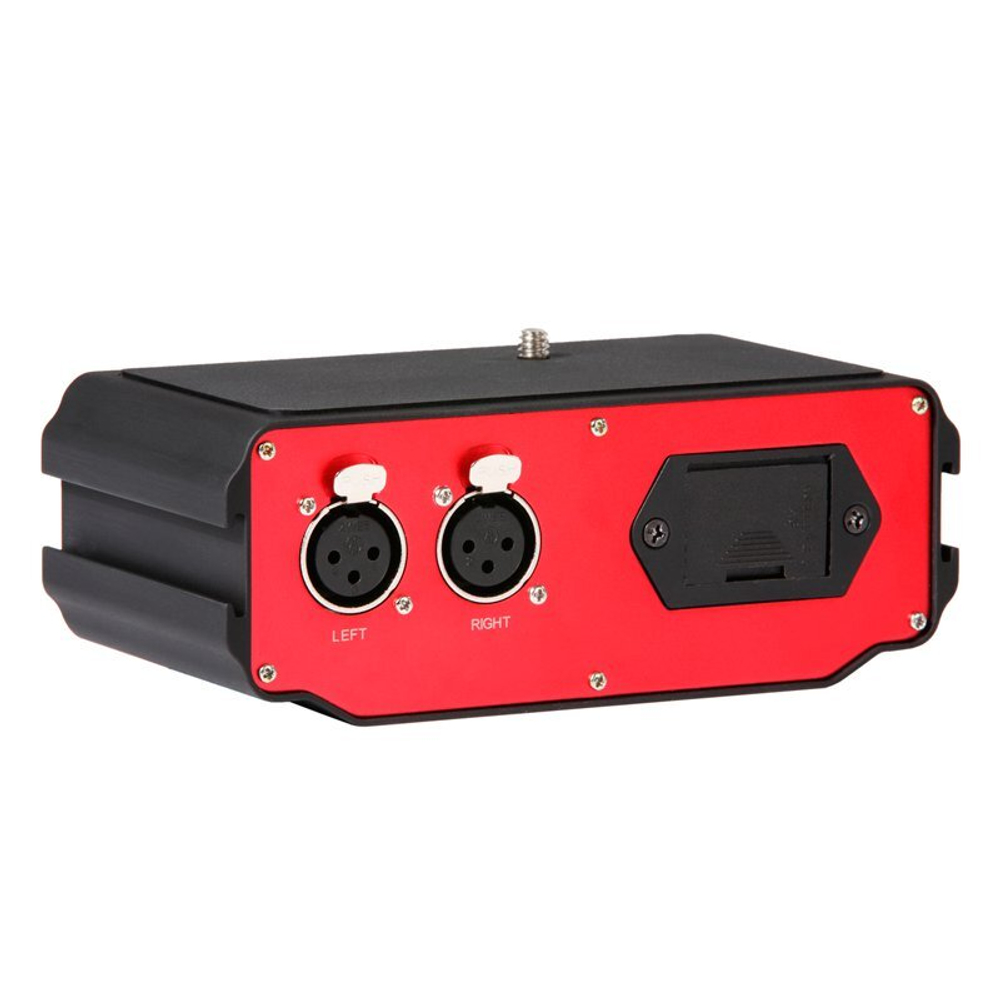

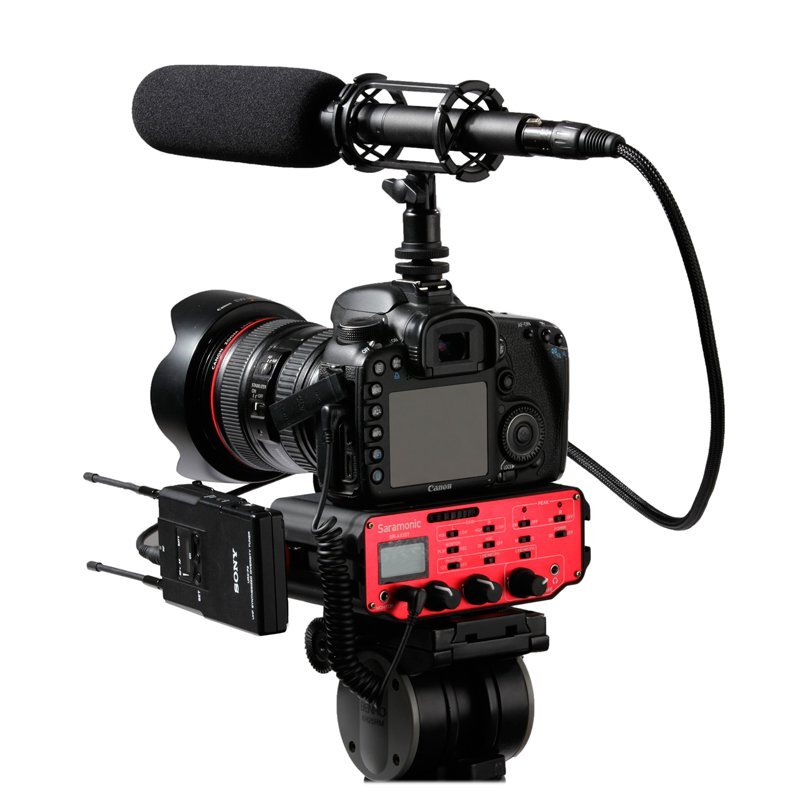

Два входных разъема XLR обеспечивают подключение самых разнообразных профессиональных источников аудиосигнала: микрофонов различного типа и направленности, радиосистем, внешних микшеров и усилителей. Уровень звука может регулироваться поканально. Пользователь может контролировать качество записи, подключив наушники к разъему на микшере, а также по шкалам уровней входного сигнала на монохромном ЖК-дисплее. В устройстве предусмотрен вход для подключения к мониторному выходу камеры. Стереофонический выход с разъемом мини-джек позволяет подключить микшер практически к любой фото- и видеокамере.
Микшер оборудован предусилителем и фантомным питанием 12/48 В, благодаря чему поддерживается работа с конденсаторными микрофонами. Для ослабления шумов при низкой громкости источника предусмотрены отключаемые фильтры для каждого канала. Переключатель GNDдает возможность выбирать заземление между каналами.

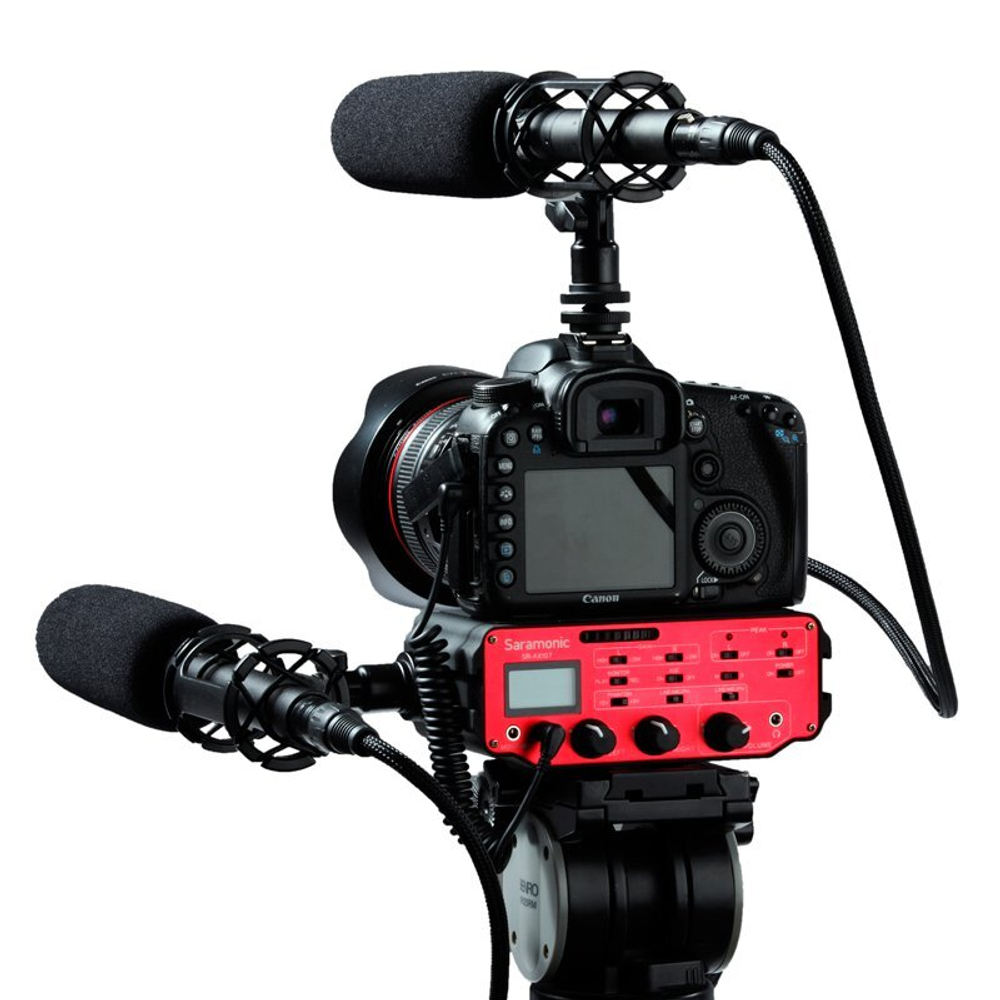

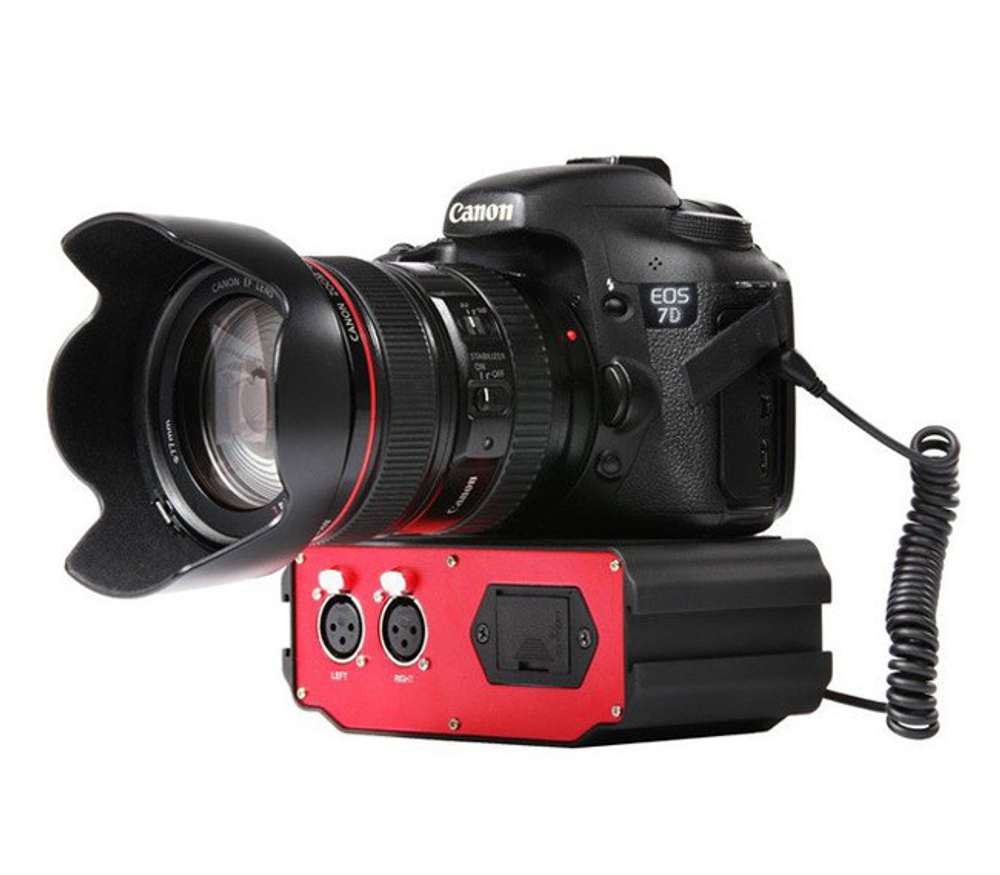

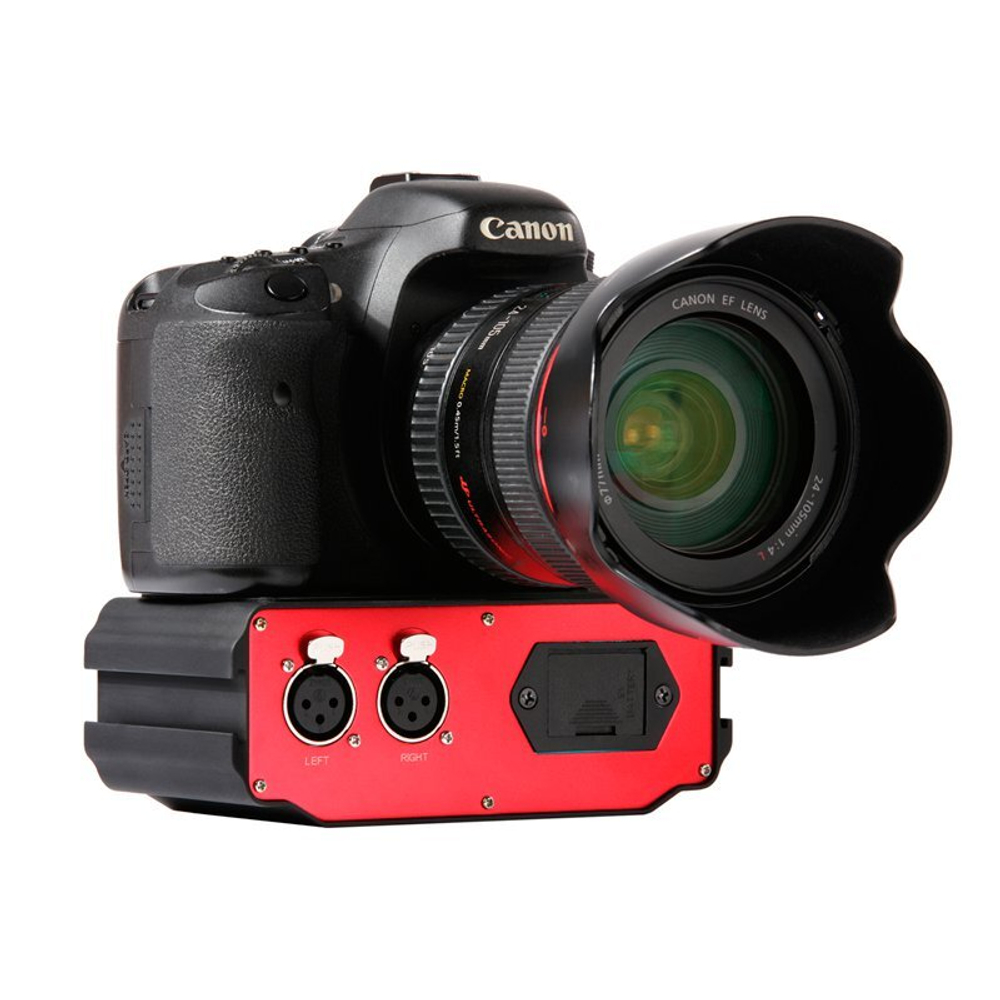

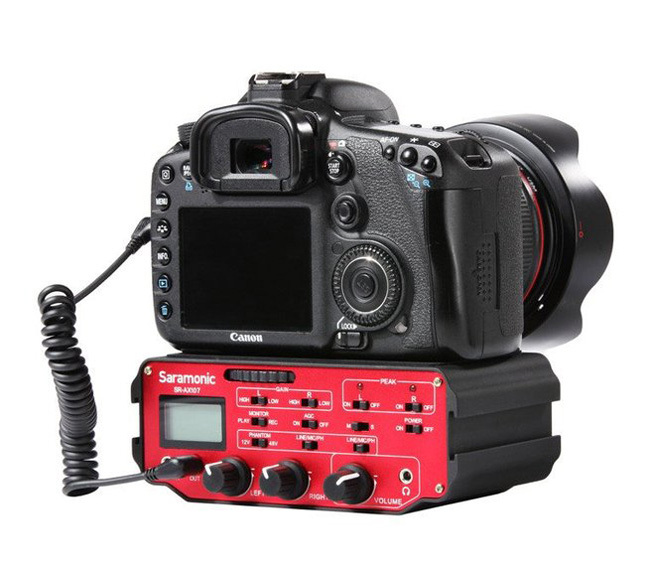

Микшер SR-AX107 питается от 9-вольтовой батареи типа «Крона». Устройство выполнено в корпусе из алюминия. Для крепления на камеру предусмотрена площадка с резьбовым соединением под штативное гнездо. Кроме того, на корпусе микшера предусмотрены два слота для установки дополнительных аксессуаров и микрофонов.
Монохромный ЖК-монитор показывает уровень сигнала по правому и левому каналу, а также заряд батареи.

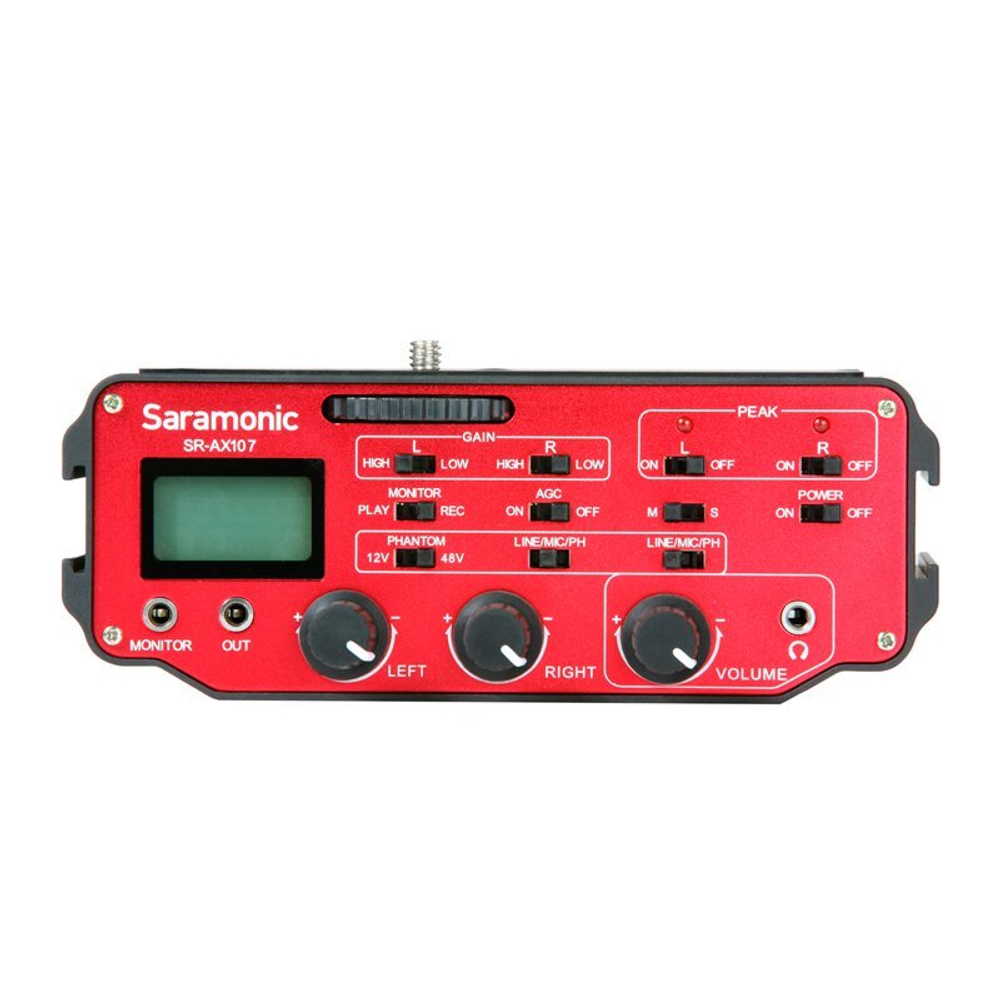

На блоке расположено множество переключателей:
- 2 рукоятки для раздельной регулировки звука по правому и левому каналу
- рукоятка для регулировки громкости звука, идущей на наушники
- переключатели Gain для правого и левого канала, в положении On дается усиление +20 дБ
- индикация перегрузки Peak: поставьте на On, в этом положении при перегрузке канала будет загораться красный светодиод
- переключатель Play / Rec: Rec для прослушивания звука во время записи, Play для прослушивания звука при воспроизведении на камере
- переключатель M / S: M объединяет оба канала в единый моно, S позволяет записывать в стерео.
(если вы подключили только 1 микрофон, выберите М, чтобы он записывался на оба канала) - AGC включает или выключает автоматическое управление громкостью (рекомендуем оставить на Off в большинстве случаев)
- Phantom: выберите напряжение фантомного питания, 12 или 48 Вольт
- Line / Mic / PH: Line для подключения линейного входа (включает аттенюатор -40 дБ для предотвращения перегрузки), Mic для стандартного микрофонного подключения, PH – подключение с фантомным питанием.
| Характеристики: | |
|---|---|
| Размер: | 152x95x44мм , |
| Фантомное питание: | 12 / 48 В. (до 14 мА) , |
| Соотношение сигнал/шум: | 85 дБ @ 1 кГц, -30 dBu , |
| Коэффициент нелинейных искажений: | менее 0,01% @ 1 кГц, -30 dBu , |
| Входной уровень: | -3 dBu; линейный: -14 dBu , |
| Регулировка уровня звука: | поканальная , |
| Частотный диапазон: | 20 Гц- 20 кГц (±0,5 дБ) , |
| Аудиовыходы: | 1х стерео мини-джек 3,5 мм , |
| Аудиовходы: | 2х моно XLR, 1х мониторный стерео мини-джек , |
| Вес: | 510 г , |
| Питание устройства: | батарея 9В типа «Крона» (примерно 3 часа) . |
